3D试压泵的安装及使用方法

【概要描述】本电动试压泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所,根据需要可锁定试验压力值,并能进行自动保压。泵的输送介质一般为常温清水,也可使用乳化液、防锈水及粘度与水相近的中性油品。配上清洗附件,该机还可作为清洗机使用。

  • 分类:企业新闻
  • 作者:
  • 来源:
  • 发布时间:2021-11-15 09:21
  • 访问量:
详情

3D试压泵具有体积小结构紧凑、运行平稳、安全可靠、功能完备、流量大、效率高等特点而且适用范围广、配套性强、操作简单。

一、

本电动试压泵可用于各类压力容器、锅炉、管件等一切需作压力爆破试验和强度试验的场所,根据需要可锁定试验压力值,并能进行自动保压。泵的输送介质一般为常温清水,也可使用乳化液、防锈水及粘度与水相近的中性油品。配上清洗附件,该机还可作为清洗机使用。

二、打压泵主要结构及工作原理

本机主要由高压试压泵、溢流阀(40Mpa以上规格无此部件)、止回泄压阀、高压软管等组成。

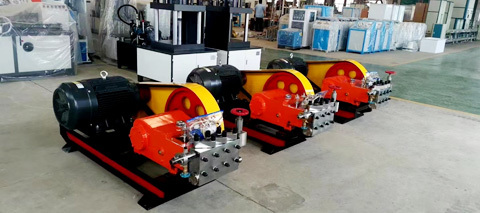

1、高压往复泵:本泵为卧式三柱塞泵,由电动机驱动,分为动力端和液力端。

(1)动力端:由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速,带动曲轴旋转由曲轴连杆机构将旋转运动转换为直线往复运动,带动柱塞往复运动。

(2)液力端:由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动,使缸体内容积周期变化,当柱塞为吸入行程时,出水阀关闭,工作介质在大气压下顶开进水阀进入缸体内;在排出行程时,进水阀关闭,柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行,从而完成泵将工作介质吸入并排出的功能。

2、溢流阀用于调节泵的输出压力及恒定系统压力。

顺时针旋转调节螺母,泵的输出压力升高,反之,则输出压力降低。当进行保压试验时,当系统压力达到设定压力值后,应反时针旋转调节螺母将溢流阀全部打开,以卸除泵的排出压力。当用户需要恒压输出时,只需将压力调到设定值并锁紧锁紧螺母即可。

3、止回泄压阀用于自动截断保压及卸除系统压力。

保压试验结束后,打开泄压阀手轮,即可卸除系统压力。在升压过程中,若误操作使系统压力高于应设定值,可适当打开泄压阀手轮,卸除部分压力后重新升压。在该阀上装有压力表,在升压过程及保压过程中均显示试压管路压力。
